Колонка управления задвижками с ручным приводом

№ 2439321, Размещено Сегодня в 06:00
Ещё Поднять

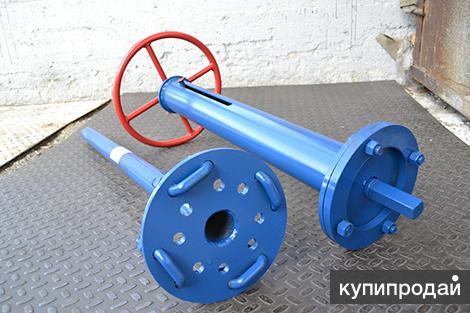

Колонка управления задвижками с ручным приводом

Колонки управления (колонка управления задвижками, колонка дистанционного управления) предназначены для дистанционного управления клиновыми задвижками, шиберными, шлюзовыми, фланцевыми и межфланцевыми затворами с ручным или электрическим приводом. Колонки могут применяться на сооружениях водоснабжения и канализации.

I. Климатическое исполнение

У1 – для умеренного климатического исполнения ГОСТ 15150

ХЛ 1 – для холодного климатического исполнения ГОСТ 15150

II. Глубина заложения

От 2 до 7 метров с градацией 0,5м (глубина заложения считается от оси трубопровода до верха плиты перекрытия колодца, в случае поставки колонки с удлинителем от оси трубопровода до верхнего фланца удлинителя).

III. Тип шпинделя задвижки

В – задвижка с выдвижным шпинделем

Н – задвижка с невыдвижным шпинделем

V. Тип привода

А, Б, В, Г, Д – для задвижек под электропривод или редуктор по СТ ЦКБА 062-2009

Изготовление колонок с присоединительными размерами привода по ISO

Р – задвижка с ручным приводом (маховиком)

Наименование детали

Корпус колонки — ст. 20, ст. 09Г2С*;

Маховик ст. 20, ст. 09Г2С*;

Опорный фланец ст. 20, ст. 09Г2С*;

Штанга ст. 20, ст. 09Г2С*

Пример условного обозначения:

1.Колонка управления задвижками DN100 под электропривод тип А, выпуск 1, длина колонки (L=1020 мм).

2.Колонка управления задвижками DN250 с ручным. приводом выпуск 5, длина колонки (L=1020 мм).

ПРАЙС-ЛИСТ

стоимость колонок управлления задвижками серии 3.901-13

Вид колонки Эскиз Ду задвижки Длина Цена с НДС *

ду 50-80 L=1000 мм 13 500 р.

L=1500 мм 14 000 р.

L=2000 мм 14 500 р.

L=2500 мм 15 500 р.

L=3000 мм 16 000 р.

ду 100-300 L=1000 мм 14 300 р.

L=1500 мм 16 300 р.

L=2000 мм 17 300 р.

L=2500 мм 18 800 р.

L=3000 мм 19 800 р.

ду 350-500 L=1000 мм 15 900 р.

L=1500 мм 17 800 р.

L=2000 мм 18 900 р.

L=2500 мм 19 500 р.

L=3000 мм 22 400 р.

* - не является публичной офертой

L— фактическая длина штанги с креплением к штурвалу задвижки.

Пьедестал 800 мм 900 мм 1000 мм (стандарт) входит в стоимость.

Кронштейн для крепления колонки управления к стенке колодца при глубине установки запорной арматуры свыше 2000 мм

Колонка управления задвижками с электрическим приводом Колонки управления задвижками предназначены для дистанционного управления с ручным и электрическим приводом, применяются в сооружениях водоснабжения и канализации.

Конструкция колонки разработана применительно к задвижкам, обеспечивает управление задвижкой с глубиной заложения от 2 м до 7 м.
